Bootsbau “Varuna”: Die Ideen von Konstrukteur Jason Ker

Gute Nacht TP52s

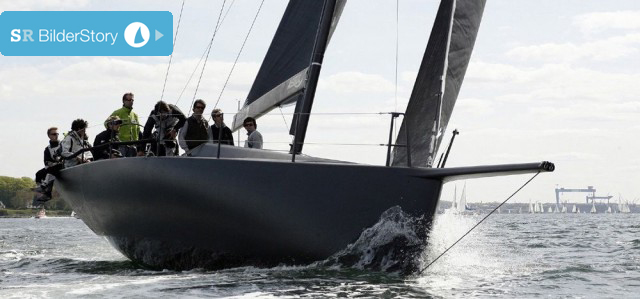

Die ersten Segelmeter der neuen `Varuna´ von Jens Kellinghusen. Das Schiff ist hinten breit weist aber eine schmale Wasserlinie auf. © KNIERIM Yachtbau

Das Klavier steht an Steuerbord, das heißt die Fallen und Strecker für den riesigen Gennaker sind auf der “Varuna” asymmetrisch angeordnet. Wie auf einer echten TP52, denn in dieser Klasse geht es auf dem Parcours immer linksherum.

Der neue deutsche Hochsee Racer "Varuna" beim ersten Wasser-Kontakt in Kiel. © Klaus Schmidt

Aber “Varuna” ist keine echte TP52, sondern ein Fuß kürzer. Was soll das also, fragt sich die Hochsee-Szene in der Kieler Knieriem Halle, die sich bei Nieselwetter zum Stapellauf versammelt hat. Genauso ungläubig starren einige alt eingessene Rund-Helgoland-Fahrer auf das recht schmal geratene Ruder. Wie soll das funktionieren?

Jens Kellinghusen, Eigner dieses bahnbrechenden Neubaus, klärt auf. Er möchte tatsächlich nicht immer nur links herum segeln, sondern schwerpunktmäßig an den klassischen Hochseerennen teilnehmen. Fastnet, Sydney Hobert und zuerst das Pantaenius Rund Skagen Rennen stehen auf dem Programm.

Yessss, sie schwimmt. © Klaus Schmidt

Dafür peilt er eine IRC Vermessung an, die der TP 52 möglichst ähnlich ist. Als kleineres Schiff will er der Konkurrenz dann möglichst vor der Nase herum segeln. Eine klare Aufgabenstellung an den Topdesigner Jason Ker , der sich  als erster Konstrukteur aus dem Reich der Briten mit der 40 Fuß “Keronimo” erfolgreich an den Leichtbau kleinerer IRC-Yachten gewagt hat.

Vereinfacht könnte man sagen, die neue Varuna ist eine Weiterentwicklung der “Keronimo”, nur eben 11 Fuß größer und noch viel konsequenter. Die Zahlen sind beeindruckend. Jens Kellinghusen hatte zuvor mit der Rogers 46, einen erfolgreichen IRC Racer von Simon Rogers gesegelt.

Drei Meter langer Rammsporn

Beide Schiffe haben nahezu die gleiche Verdrängung. Die Ker ist aber nicht nur fünf Fuß länger, sie weist auch 40 Prozent mehr Segelfläche auf. Auf jeden Fall ist es sicher nicht empfehlenswert, mit Wind von Backbord diesem Renner vor den Bug zu segeln. Sein Rammsporn ist gut drei Meter lang und kommt schnell näher.

Eine voluminöse Bug-Sektion soll das Unterschneiden verhindern. © Klaus Schmidt

Die Philosophie von Jason Ker nimmt bewusst unter IRC-Rating einen Nachteil im Windbereich um elf Knoten Windspeed in Kauf. Aber darüber ab etwa 15 Knoten Wind, geht die Post ab. Seine neuen Yachten gleiten sofort.

Die Geschwindigkeiten und Lasten sind dann zwar abenteuerlich, aber dennoch macht sich Ker kaum Sorgen um die Stabilität. Es muss noch viel mit dem Crewgewicht experimentiert werden, aber der Konstrukteur ist davon überzeugt, daß, zumindest bei der Crew der Ansatz “viel hilft viel” nicht immer der Beste ist.

Gewicht auf der Kante sei Okay, aber nicht um jeden Preis. Mit einer großen Crew fängt man sich gerade auf Langstrecken einen, nach seiner Meinung, gravierenden Nachteil ein. Für jede Person mehr auf der Kante kommen auch zwangsweise etliche Kilo “totes” Gewicht an Bord (persönliche Ausrüstung, Verpflegung,…), das man nicht gewinnbringend nach Luv stauen darf.

Hohe 20er Knoten erwartet

Andererseits ist das Unterschneiden bei einem Schiff, dessen Polar-Diagramm Geschwindigkeiten im hohen 20er Knoten-Bereich verspricht, ein echtes Thema. Das hat zwar bei “Varuna” nicht zu einem Löffelbug geführt, doch das Vorschiff ist deutlich voluminöser als bei ähnlichen Schiffen ausgefallen.

Schmaler Rumpf, tiefer Kiel. © Klaus Schmidt

Damit wird der Design Ansatz klar: Jens Kellinghusen segelt auf Langstrecken statistisch weniger Kreuzen und Downwinds als eine typische, moderne TP 52 im Mittelmeer. Vielmehr ist die Wahrscheinlichkeit, auf Lang- und Mittelstrecken ins Gleiten zu kommen, deutlich höher und dann: gute Nacht TP und wer da sonst so herum fährt.

Ker hatte unter diesem Gesichtspunkt auch eine Konfiguration mit Doppelrudern in Betracht gezogen, diesen Plan aber wieder verworfen. An der Kreuz und vor dem Wind haben Doppelruder zu viele Nachteile. Sie bremsen durch ihren höheren Gesamtwiderstand, wenn das Luv- Ruder nicht aus dem Wasser kommt.

Und Doppelruder sind für den Auftrieb nicht halb so effizient wie ein langes, schmales Ruder. Auftrieb? Ja, an der Kreuz, ergänzt das leicht nach Luv angestellte Ruder die Kielwirkung. Alleine würde dessen Fläche nicht ausreichen.
